等边分散棱镜

等边分散棱镜厂家、等边分散棱镜品牌、等边分散棱镜有什么用?

等边分散棱镜把一束光分散成不同的颜色,被用于光谱分析实验和仪器之中。 当一束光倾斜入射到第一面时,由于玻璃的折射率和波长有关,其不同颜色的光折射不同的角度,这样在另一侧便出现一个光谱。顶角为60°时,可以兼得最大分 散和最少反射损失。色散能力越高或阿贝数越小的玻璃,产生的角色散越大。

注意
为了避免崩边,棱镜的所有棱角都倒了角。所标棱镜尺寸均不含倒角值。
检查光路和调整光轴时,请一定戴好激光防护镜。


[mm]                 材料    面精度        角度公差[60°]                    型号                CAD
BK7                   20    BK7    λ/10    ±3分                               DPB-20-10H
BK7                   25    BK7    λ/10    ±3分                               DPB-25-10H
BK7                   30    BK7    λ/10    ±3分                               DPB-30-10H
人造熔融石英    20    SFS    λ/10    ±3分                              DPSQ-20-10H
人造熔融石英    25    SFS    λ/10    ±3分                              DPSQ-25-10H
人造熔融石英    30    SFS    λ/10    ±3分                              DPSQ-30-10H

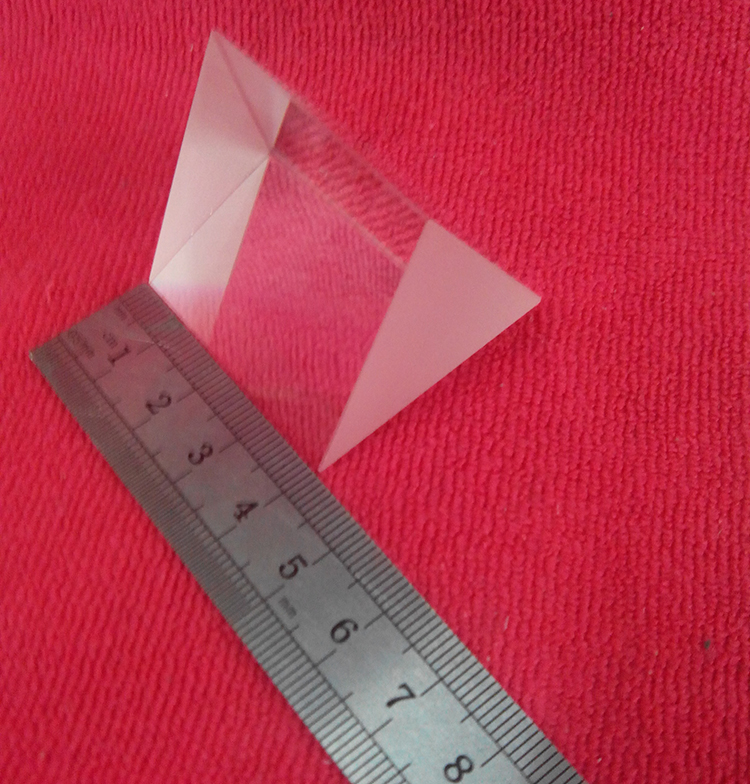

等边分散棱镜

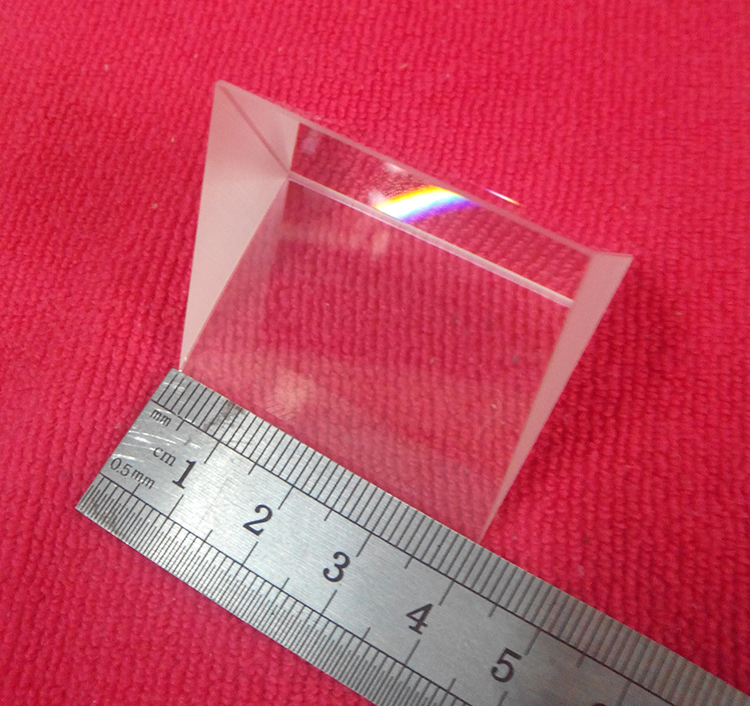

等边分散棱镜

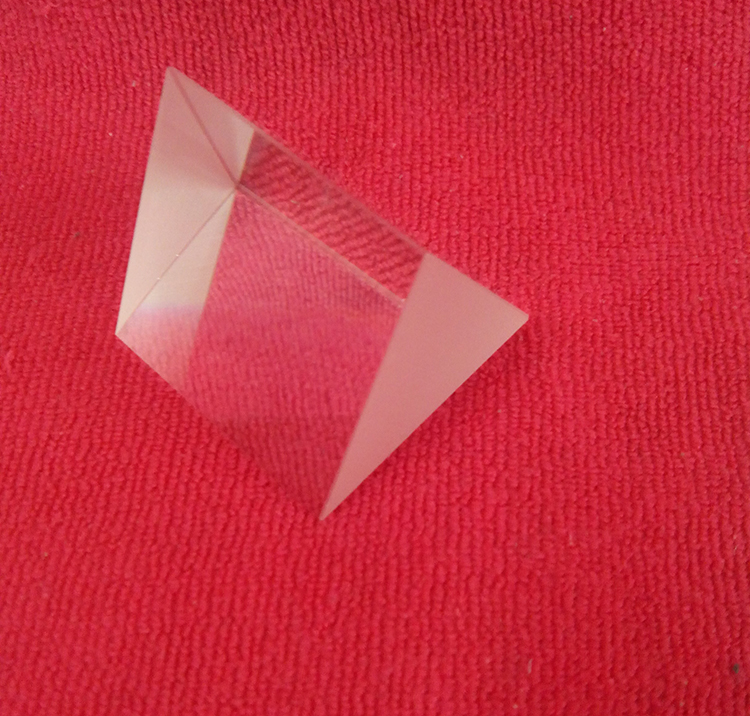

等边分散棱镜

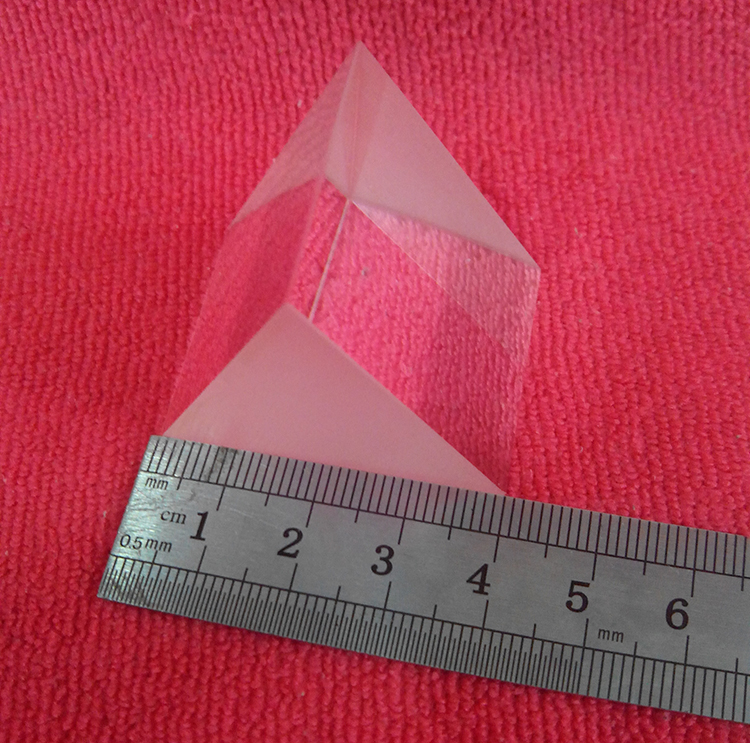

等边分散棱镜

等边分散棱镜
