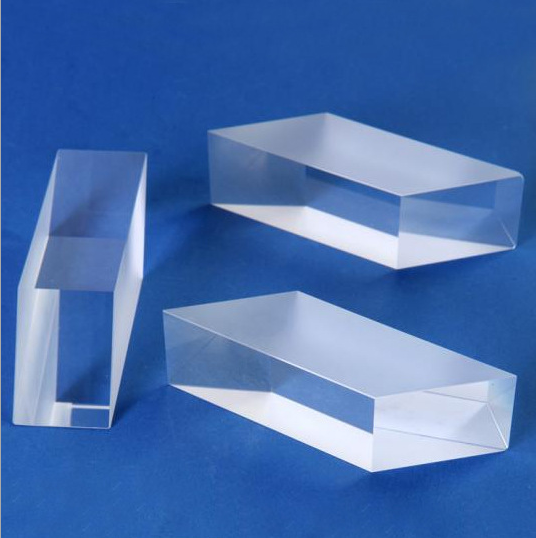

道威棱镜【官网】

道威棱镜工作原理、道威棱镜生产厂家哪家好?


参考:
安装道威棱镜时,其光轴需要调整。如果棱镜的中心轴或旋转轴与其光轴不一致的话,其像将不会正常旋转。

注意:
为了避免崩边,棱镜的所有棱角都倒了角。所标棱镜尺寸均不含倒角值。
检查光路和调整光轴时,请一定戴好激光防护镜。

A x B x C

[mm]                            材料                 面精度               角度公差                  型号             CAD
10 x 10 x 42.2              BK7                 λ                        ≤±3分                        DOP-10-1
15 x 15 x 63.3              BK7                 λ                        ≤±3分                        DOP-15-1
20 x 20 x 84.4              BK7                 λ                        ≤±3分                        DOP-20-1
25 x 25 x 105.5            BK7                 λ                        ≤±3分                        DOP-25-1
30 x 30 x 126.6            BK7                 λ                        ≤±3分                        DOP-30-1
10 x 10 x 42.2              BK7                 λ/4                    ≤±3分                         DOP-10-4
15 x 15 x 63.3              BK7                 λ/4                    ≤±3分                         DOP-15-4
20 x 20 x 84.4              BK7                 λ/4                    ≤±3分                         DOP-20-4
25 x 25 x 105.5            BK7                 λ/4                    ≤±3分                         DOP-25-4
30 x 30 x 126.6            BK7                 λ/4                    ≤±3分                         DOP-30-4
