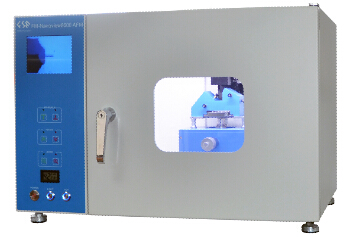

MFS6600_AFM_原子力显微镜

MFS6600_AFM是中国原子力显微镜典型代表。拥有多项专利技术的产品,非常的稳定,相比国外几十万甚至几百万的原子力显微镜,具有非常实用的价值。
原子力显微镜功能特点

1. 光机电一体化设计,外形结构简单;
2. 扫描探头和样品台集成一体,抗干扰能力强;
3. 精密激光检测及探针定位装置,光斑调节简单,操作方便;
4. 采用样品趋近探针方式,使针尖垂直于样品扫描;
5. 伺服马达手动或自动脉冲控制,驱动样品垂直接近探针,实现扫描区域精确定位;
6. 高精度大范围的样品移动装置,可自由移动感兴趣的样品扫描区域;
7. 高精度大范围的压电陶瓷扫描器,根据不同精度和扫描范围要求选择;
8. 自由变倍的CCD观测系统,实时观测与定位探针扫描样品区域;
9. 采用伺服马达控制CCD对焦和光学放大;
10. 模块化的电子控制系统设计,便于电路的持续改进与维护;
11. 集成多种扫描工作模式控制电路,配合软件系统使用。

友好的软件界面和操作功能




1. 多通道图像同步采集显示,实时查看剖面图;
2. 多种曲线力-间距(F-Z)、频率-RMS(f-RMS)、RMS-间隙(RMS-Z)测量功能;
3. 可进行扫描区域偏移、剪切功能,任意选择感兴趣的样品区域;
4. 可任意选择样品起始扫描角度;
5. 激光光斑检测系统的实时调整功能;
6. 针尖共振峰自动和手动搜索功能;
7. 可任意定义扫描图像的色板功能;
8. 支持样品倾斜线平均、偏置实时校正功能;
9. 支持扫描器灵敏度校正和电子学控制器自动校正;


原子力显微镜广泛的应用






原子力显微镜先进性和创新性
⑴ 新颖的一体化设计
⑵ DSP数字化反馈控制系统
⑶ 模块化功能设计的电子控制系统
⑷ 直流马达自动脉冲驱动控制


主要技术指标


名  称 参  数 名  称 参  数
工作模式 轻敲模式、接触模式 扫描角度 任 意
样品尺寸 Φ≤90mm;H≤20mm 样品移动范围 0~20mm
最大扫描范围 横向50um,纵向5um 马达趋近脉冲宽度 10±2m
扫描分辨率 横向0.2nm,纵向0.05nm CCD放大倍数 光学放大0.6~5X,电子放大40X
扫描速率 0.6Hz~4.34Hz 图像采样点 256×256,512×512
扫描控制 XY采用18-bit D/A,Z采用16-bit D/A 反馈方式 DSP数字反馈
数据采样 14-bit A/D、双16-bit A/D多路同步采样 反馈采样速率 64.0KHz
仪器重量体积 40KG,700*480*450mm 计算机接口 USB2.0
运行环境 运行于Windows98/2000/XP/7/8操作系统
